Aké médium prúdi cez guľový ventil?

Bežné typy médií prenášané guľovými ventilmi

Guľové ventily sú umiestnené v strede väčšiny potrubných produktov, pretože štvrť otáčky poskytuje tesné uzavretie s nízkym odporom bez ohľadu na to, čo je vo vnútri potrubia. V praxi spadajú médiá, ktoré prechádzajú, do niekoľkých opakujúcich sa kategórií v priemyselných závodoch.

• Procesná voda a upravená voda — chladiace okruhy, oplachové linky a všeobecná úžitková voda vo výrobných závodoch.
• Kyseliny a zásady — kyselina chlorovodíková, kyselina sírová, hydroxid sodný a podobné činidlá používané pri úprave kovov, galvanickom pokovovaní a chemickej syntéze.
• Rozpúšťadlá a organické chemikálie — riedidlá, alkoholy a procesné rozpúšťadlá nachádzajúce sa vo farmaceutickej a biochemickej výrobe.
• Stlačený vzduch a inertné plyny — pneumatické ovládacie vedenia a systémy preplachovania dusíkom.
• Kvapaliny s vysokou čistotou — ultračistú vodu a leptacie chemikálie používané pri výrobe polovodičov a solárnych panelov, kde nie je prípustná stopová kontaminácia.
• Morská voda a morské tekutiny — akváriové, námorné a odsoľovacie potrubie, ktoré si vyžaduje silnú odolnosť voči soli a biologickému znečisteniu.

Ako materiál tela určuje kompatibilitu médií

Plast použitý na teleso ventilu a sedlo je jediným najväčším faktorom pri rozhodovaní o tom, aké médium môže guľový ventil bezpečne prenášať. Kovové armatúry korodujú alebo vylučujú ióny do citlivých procesných prúdov, a preto sú plastové potrubia a plastové komponenty ventilov predvolenou voľbou pre chemické potrubia alebo potrubia s vysokou čistotou. Nižšie uvedená tabuľka uvádza typickú zhodu medzi materiálom a médiom.

Okrem základnej živice sú tesniace materiály ako EPDM, FPM alebo PTFE prispôsobené rovnakému médiu, pretože telo ventilu určené pre chemikáliu je len také dobré ako tesnenie. Spoločnosť Jiangsu Leiting Precision New Materials, ktorá dodáva OEM guľové ventily pre solárne panely, polovodičové, chemické, železiarske a farmaceutické potrubia, dokumentuje materiálové listy pre každý ventil, takže kombináciu živice a tesnenia možno pred inštaláciou skontrolovať oproti prevádzkovému médiu.

Séria produktov s guľovým ventilom

Manuálne, elektrické, pneumatické, jednoduché a dvojité spojovacie konfigurácie pokrývajú väčšinu potrieb pri manipulácii s médiami naprieč chemickým, polovodičovým potrubím a potrubím na úpravu vody.

Dvojitý guľový ventil Beta-PPH

manuál

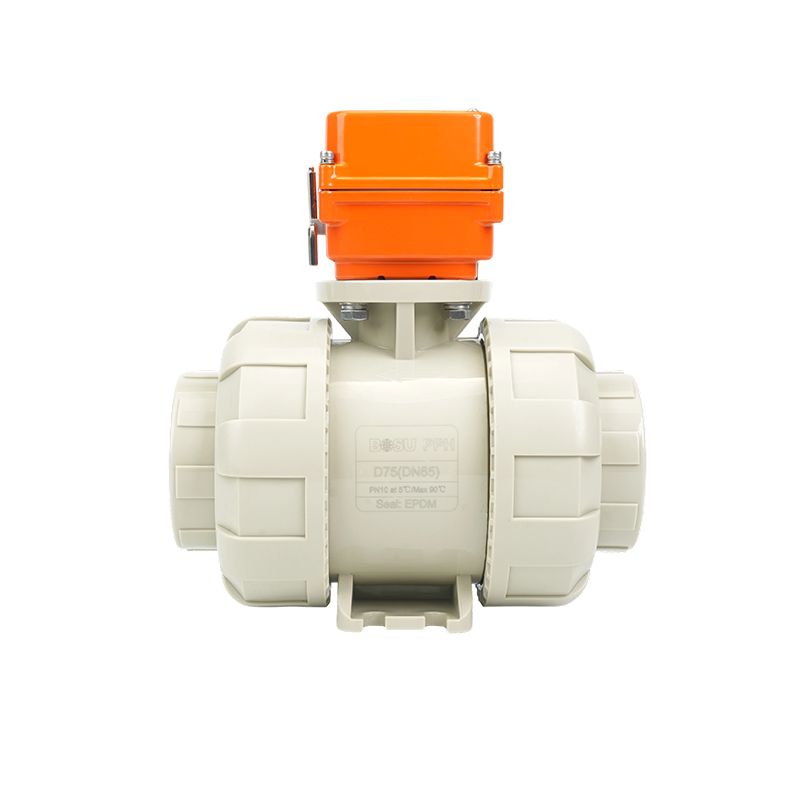

Elektrický dvojitý guľový ventil Beta-PPH

Elektrické

Pneumatickéký dvojitý guľový ventil Beta-PPH

Pneumatic

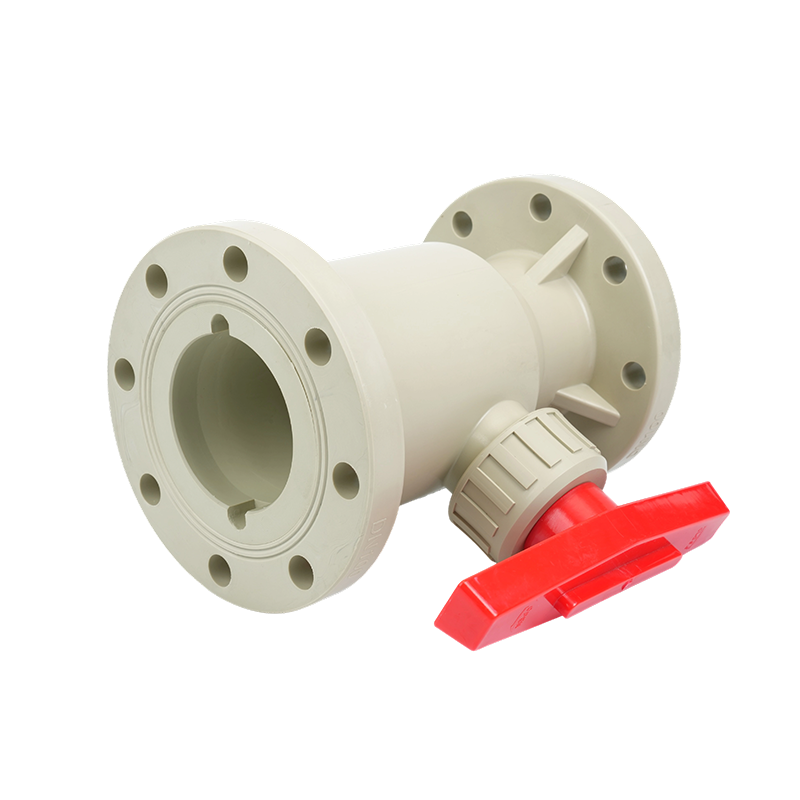

Beta-PPH prírubový guľový ventil

Prírubové

Jednoduchý/dvojitý pneumatický guľový ventil s prírubou

Single alebo Double

Konštrukčný dizajn a jeho vplyv na tok médií

Štruktúra ventilu mení, ako dobre sa dané médium pohybuje systémom, nielen to, z čoho je vyrobené telo. Ak je médium agresívne, viskózne alebo vyžaduje prísnu kontrolu prietoku, na niektorých štrukturálnych črtách záleží najviac.

• Lopta s plným vývrtom verzus so zníženým vývrtom — konštrukcia s plným otvorom udržuje vnútorný priechod rovný priemeru potrubia, čo znižuje tlakovú stratu viskóznych chemikálií a kalov.
• Dvojité spojenie končí — umožniť odstránenie ventilu z potrubia bez prerezania potrubia, čo je užitočné, keď médium zanecháva zvyšky alebo vodný kameň, ktorý si vyžaduje pravidelné čistenie.
• Spôsob aktivácie — ručné rukoväte vyhovujú nízkofrekvenčnému vypínaniu, zatiaľ čo elektrické alebo pneumatické pohony podporujú automatické dávkovanie a opakované cyklovanie pre kontinuálne procesné médiá.
• Prírubové spoje — poskytnúť pevnejší spoj pre väčšie priemery a vysokotlakové vedenia prenášajúce korozívne alebo horúce kvapaliny.

Prispôsobenie guľového ventilu vašim médiám

Výber správneho ventilu pre konkrétne médium pozostáva zo štyroch kontrol, ktoré inžinieri závodu zvyčajne vykonávajú pred špecifikovaním ventilu pre nové potrubné produkty.

1. 01
   Identifikujte chémiu médií. Potvrďte koncentráciu, teplotu a či je kvapalina oxidujúca, obsahuje častice alebo má vysokú čistotu.
2. 02
   Krížovo skontrolujte živicovú tabuľku. Porovnajte médiá s údajmi o rezistencii PP-H, PPN alebo PVDF namiesto toho, aby ste sa spoliehali na všeobecné predpoklady.
3. 03
   Potvrďte kompatibilitu tesnenia. Sedlá a tesniace krúžky často zlyhávajú skôr ako telo ventilu, preto priraďte EPDM, FPM alebo PTFE k rovnakému médiu.
4. 04
   Overte tlak a životnosť cyklu. Skontrolujte menovitý tlak (PN) voči tlaku v potrubí a vyberte manuálne, elektrické alebo pneumatické ovládanie na základe frekvencie cyklovania.

Odvetvia a typické aplikácie

Pretože plastové ventilové systémy sa vyhýbajú problémom s koróziou a vyplavovaním iónov, ktoré sú bežné u kovových armatúr, guľové ventily vyrobené z PP-H, PPN a PVDF sa objavujú v širokom rozsahu priemyselných potrubí.
