Spojka plastových rúr: Ako si vybrať materiály, tesnenia a tlakové hodnotenia

Odstávková čata v chemickom závode mala pred opätovným spustením jednu prácu: vymeniť netesné tesnenie na ventile dvanásť metrov vo vnútri plne zváraného potrubia PPH. Rezanie potrubia znamenalo novú cievku, nový zvar, čakanie na chladenie a druhú tlakovú skúšku, štyri hodiny navyše podľa plánu a nikto nemal nazvyš. Jeden plastový potrubný spoj na vstupe ventilu by zmenil túto prácu na desaťminútovú úlohu s jediným remienkovým kľúčom.

To je praktický prípad únie, a preto na špecifikácii záleží viac ako na jednotkovej cene. Výber plastového potrubného spoja závisí od piatich rozhodnutí: materiál tela, ktorý zodpovedá potrubiu, trieda tlaku, ktorá zodpovedá systému, tesniaci elastomér, ktorý prežije médium, koncové spojenie, ktoré zodpovedá tomu, ako bude spoj vyrobený, a štýl spojky, ktorý sa hodí do priestoru. Pomýlite sa a buď pri spustení uniknete, alebo stratíte prevádzkyschopnosť, za ktorú ste zaplatili.

Čo je to plastová rúrka a kedy naráža na spojku

Spojka je trojdielna armatúra: dve koncové telesá trvalo spojené s rúrkou tepelným tavením, zváraním na tupo alebo závitovaním a centrálna matica, ktorá priťahuje obe strany k sebe proti tesneniu. Toto tesnenie, zvyčajne O-krúžok, niekedy ploché tesnenie alebo krúžok s povrchom z PTFE, sedí v drážke na jednej protiľahlej ploche. Uvoľnite maticu a spoj sa otvorí; utiahnite a tesnenie sa znovu vytvorí. Nič nie je rezané.

Spojka je jednodielna armatúra. Po zatavení alebo privarení potrubia je spoj trvalý. To je v poriadku na priamej ceste nikto neotvorí a je to menšie a lacnejšie. Je to nesprávna voľba všade, kde linka potrebuje servis.

Pravidlo, ktoré dávame zákazníkom: umiestnite spojku všade tam, kde sa spoj otvorí viac ako raz za životnosť závodu. V praxi to znamená:

  • Na vstupe a výstupe čerpadiel sú ventily a filtre odstránené kvôli údržbe
  • Kde sa pravidelne vymieňajú prístroje, priezory alebo miesta odberu vzoriek
  • Kde sa zariadenie iného predajcu pripája v inom cykle údržby
  • Na konci dlhých tratí, takže časť môže byť zdvihnutá bez rezania

Čítanie špecifikácie Únie: Päť rozhodnutí v jednej tabuľke

Čísla dielov spoja vyzerajú podobne, ale popisujú veľmi odlišné tvarovky. 1,0 MPa hrdlová spojka PPH s EPDM tesnením a 1,6 MPa spojka PVDF zváraná na tupo s tesnením FPM nie sú zameniteľné, aj keď sa vonkajší priemer zhoduje.

Tabuľka 1: Päť rozhodnutí o špecifikácii, ktoré je potrebné urovnať pred objednaním spojky plastovej rúry.
rozhodnutie Čo ovláda Typické možnosti
Materiál tela Chemická kompatibilita, teplotný strop, čistota, pevnosť Beta-PPH/PPH pre všeobecné vodné a chemické zaťaženie; PPN tam, kde je potrebná väčšia sila; PVDF pre agresívne médiá, vysoká čistota a vyššie teploty
Tlaková trieda Maximálny pracovný tlak, ktorý spoj udrží pri prevádzkovej teplote 1,0 MPa, 1,6 MPa, 6 MPa
Tesniaci elastomér Chemická odolnosť a teplotný limit najmäkšej časti EPDM, FPM, EPDM s PTFE povrchom
Ukončiť pripojenie Ako sa spojka upevňuje na potrubie a aké nástroje sú potrebné Zlúčenie zásuviek; krátky alebo predĺžený hrdlový zvar; závitom samica alebo samec
Union štýl Ako sa spoj stretáva s ďalšou zložkou Dvojité spojenie, jednoduché ženské spojenie, prírubové spojenie tela

Výber tesnení je miestom, kde väčšina problémov s úniou začína

Telo plastového zväzku zriedka zlyhá; pečať áno. EPDM je predvolený pre vodu, odpadovú vodu a mnohé zriedené chemikálie a dobre zvláda poveternostné vplyvy v širokom teplotnom pásme. FPM vyhovuje olejom, uhľovodíkom a agresívnejším médiám a znáša vyššie teploty. Tam, kde nefunguje jediný elastomér, krúžok z EPDM s PTFE povrchom poskytuje chemickú odolnosť PTFE s elasticitou gumy.

Dva zvyky zabraňujú väčšine prestojov súvisiacich s tesnením. Potvrďte kompatibilitu so skutočným médiom, koncentráciou a prevádzkovou teplotou, nie so všeobecným chemickým názvom. A nechajte si na mieste náhradné tesnenia pre každú veľkosť spojky, pretože spojka, ktorá sa nedá znovu utesniť, je len drahá spojka. Keď je spoj už netesný, na krúžku je zvyčajne viditeľný spôsob poruchy: stlačenie, zárez z ostrého konca rúrky, opuch alebo krúžok vytlačený z drážky. Tieto príznaky sa opakujú v celej rastline, takže sa oplatí prečítať si ich, a nie jednoducho vymeniť časti. Pozrite si tieto poznámky na bežné poruchy O-krúžkov a ako ich rýchlo identifikovať .

Priradenie konca spoja k potrubnému systému

Koncové spojenie rozhoduje o tom, ako sa spoj nainštaluje a koľko z pôvodnej pevnosti potrubia si spoj zachová.

Zásuvkové fúzne zväzky

Vyhrievané hrdlá tavia koniec rúry a koniec spojky dohromady, čím sa vytvorí homogénny spoj bez pridania materiálu. Toto je štandardná voľba pre vodné a chemické potrubia PPH a PPN s miernymi priemermi a najrýchlejšia možnosť so správnym nástrojom na zváranie.

β-PPH Socket Fusion Union Pipe Fitting 1.0MPa EPDM/FPM Seal β-PPH objímka Fusion Union rúrková armatúra 1,0 MPa EPDM/FPM tesnenie Táto zásuvková spojka vyhovuje vodným alebo chemickým vedeniam PPH a PPN stredného priemeru, s tesnením EPDM/FPM a menovitými hodnotami do 1,0 MPa. Zobraziť produkt →

Predĺžené hrdlové spoje na tupo

Tam, kde je samotná rúra zváraná na tupo, zvyčajne pri väčších priemeroch a vyšších tlakových triedach, by mali byť natupo zvarené aj konce spojky. Predĺžené hrdlové konce poskytujú zváraciemu stroju viac materiálu na uchytenie a vytvárajú zhovievavejší zvar.

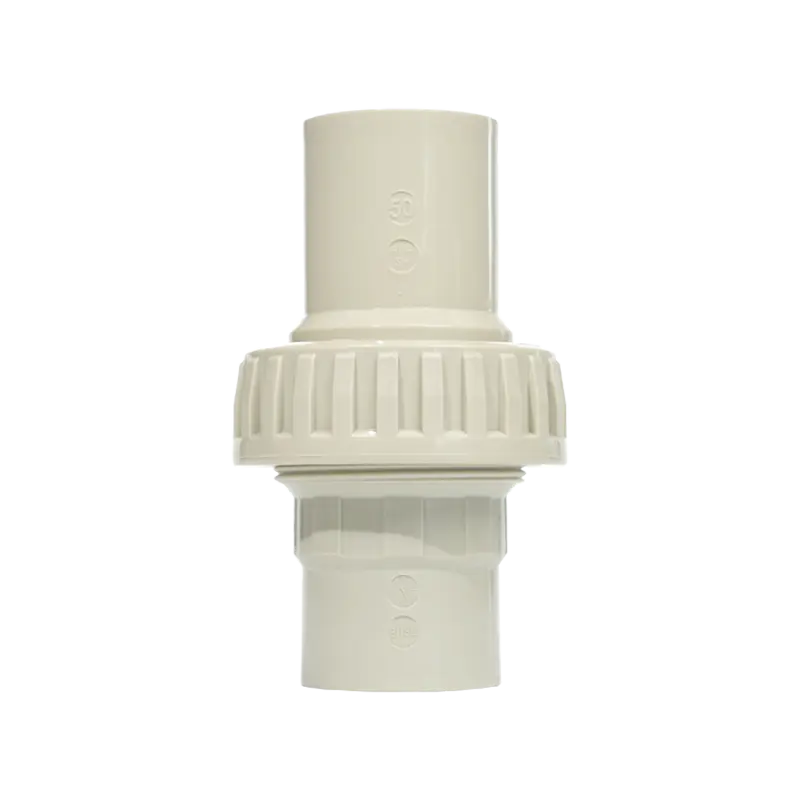

β-PPH Extended-Socket Butt Weld Union Fitting 1.0MPa EPDM/FPM β-PPH predĺžená spojovacia spojka na tupo 1,0 MPa EPDM/FPM Pre natupo zvárané vedenia PPH s väčším priemerom alebo s vyšším tlakom ponúka toto spojenie s predĺženým hrdlom extra zvarový materiál a zhovievavejší spoj s hodnotou 1,0 MPa. Zobraziť produkt →

Závitové zväzky

Jedna zásuvka sa nasúva priamo do samčieho portu na čerpadle, ventile alebo nástroji, čo pomáha, keď zariadenie prichádza so závitovým pripojením. Závitové konce majú praktické obmedzenia na priemer a tlak a potrebujú pásku alebo pastu na závit, nikdy nie na tesniacu plochu spojky.

β-PPH Single Female Union with EPDM/FPM Seal β-PPH jednoduchá samica s tesnením EPDM/FPM Závity na samčie čerpadlo, ventil alebo porty prístroja; jeho EPDM/FPM tesnenie poskytuje strednú odolnosť voči kyselinám/zásadám pre 1,0 MPa PPH hrdlové tavné potrubie. Zobraziť produkt →

Orgány únie pochádzajú z rovnakých materiálov ako ostatné séria plastových potrubných armatúr , takže ventil, armatúra a potrubie na jednej linke môžu zdieľať jednu triedu a jeden postup zvárania.

Inštalácia a krútiaci moment: Päť príčin netesností

  1. Prehrievanie počas fúzie. Príliš veľa tepla vytvára vnútornú guľôčku, ktorá zužuje otvor a zachytáva napätie; príliš málo zanecháva studený kĺb. Skutočný priemer a materiál nájdete v tabuľke ohrevu.
  2. Prílišné utiahnutie matice. Normálne postačuje utiahnutie ruky plus malá záverečná otočka. Extra sila deformuje O-krúžok, praskne matice na veľkých rozmeroch a sťaží ďalšiu údržbu.
  3. Posunuté alebo nesprávne zarovnané tesnenie. Krúžok, ktorý sa vyvalí zo svojej drážky, nebude tesniť, bez ohľadu na to, aký krútiaci moment sa použije.
  4. Nepodporované potrubie. Spoj nesúci hmotnosť nepodporovaného rozpätia je vystavený konštantnému namáhaniu v ohybe. Obe strany podoprite blízko kĺbu.
  5. Tesniaci prostriedok na tesniacej ploche. Páska alebo pasta patrí len na konce so závitom; na čelnej strane tesnenia kontaminuje elastomér a vytvára cestu úniku.

Tlaková skúška pred zateplením, nie po. Odbory, ktoré udržia 1,5-násobok pracovného tlaku po dobu tridsať minút, je oveľa menej pravdepodobné, že niekoho prekvapia pri spustení.

Krátky kontrolný zoznam obstarávania

  • Materiálová trieda prispôsobená rúre a potvrdená oproti skutočnému médiu
  • Trieda tlaku rovná potrubiu, znížená pre prevádzkovú teplotu
  • Utesnite elastomér uvedený na výkrese alebo nákupnej objednávke, nie je ponechaný na dodávateľa
  • Koncová konfigurácia a rozmery skontrolované podľa štandardu potrubia používaného na mieste
  • Náhradné tesnenia objednané spolu s odbormi

Dôležité sú dva varovné signály. Ak je telo kótované ako generický PPH bez stupňa a pečať nie je pomenovaná, nemôžete kontrolovať, čo príde, čo je väčšie riziko na regulovanej alebo vysokohodnotnej linke ako akýkoľvek cenový rozdiel medzi dodávateľmi.

Často kladené otázky: Spojky plastových rúr v praxi

Je možné plastovú potrubnú spojku po otvorení znova použiť?

Áno, ak sú závity matice a obe čelné plochy nepoškodené. Tesnenie je samozrejmosťou vymieňať, pretože elastoméry využívajú kompresnú sadu a zriedkavo tesnia aj druhýkrát.

Aký je rozdiel medzi spojkou a prírubou?

Prírubový spoj využíva dve čelá príruby, tesnenie a krúžok skrutiek. Spojka používa jednu závitovú maticu a upínacie tesnenie. Odbory sú rýchlejšie a potrebujú menej miesta; príruby vyhovujú väčším priemerom a vyšším zaťaženiam.

Prečo mi unikol odbor po rutinnom servise?

Zvyčajne bolo tesnenie posunuté, stlačené alebo nahradené nesprávnym elastomérom, alebo bola matica utiahnutá hmatom. Najprv skontrolujte prsteň; telo je zriedka príčinou.

Špecifikujte spoj tak, ako špecifikujete potrubie: materiál, tlaková trieda, tesnenie, potom koncové pripojenie. Spojka je servisná časť, preto ju vyberte pre technika, ktorý ju otvorí o tri roky, nielen pre inštalatéra, ktorý ju dnes namontuje.

Spojovacie telesá sú v rovnakej skupine materiálov ako potrubie, armatúry a ventily okolo nich. Náš rad beta-PPH, PPN a PVDF pokrýva triedy 1,0 MPa, 1,6 MPa a 6 MPa, ktoré tieto systémy používajú, a výroba je podporená 81 patentmi od decembra 2024. Ak pracujete so zoznamom riadkov a potrebujete potvrdiť teleso zväzku, tesnenie alebo konfiguráciu konca, pošlite nám nákres a podrobnosti o médiu a my to spárujeme.
