Zhoda plastového ventilu a plastového potrubia podľa tlakovej triedy a materiálu

Priama odpoveď

Spoľahlivá priemyselná sieť na manipuláciu s tekutinami je vybudovaná zosúladením troch premenných naraz, nie nakupovaním dielov po jednom: tlaková trieda Plastové potrubie , materiál tela Plastový ventil a spôsob pripojenia, ktorý ich spája. Spárovaním ventilu β-PPH alebo PVDF s potrubím z rovnakej tlakovej skupiny (0,6 MPa, 1,0 MPa alebo 1,6 MPa) a rovnakým spojovacím systémom sa odstránia dva spôsoby zlyhania, ktoré spôsobujú väčšinu skorých únikov: nesúlad tlaku a nekompatibilitu pripojenia. Montáž kupujúcich je dokončená Potrubné výrobky a Ventilové systémy by mal zaobchádzať s ventilom, armatúrou a potrubím ako s jednou koordinovanou súpravou a mal by potvrdiť chemickú odolnosť voči skutočnej procesnej kvapaline pred zadaním objednávky.

Prečo nákup komponentov oddelene spôsobuje systémové zlyhania

Bežná chyba

Guľový ventil sa vyberá na základe ceny, potrubie sa vyberá od iného dodávateľa podľa doby dodania a tvarovka sa pridáva neskôr, aby veľkosti fungovali. Tlakové triedy sa zriedka zoradia a kĺb sa stáva najslabším miestom v celej línii.

Systémový prístup

Ventil, armatúra a potrubie sú špecifikované spoločne z jednej tlakovej skupiny a jednej skupiny materiálov. O spôsobe spojenia sa rozhoduje pred dokončením priemeru, takže každý komponent príde pripravený na zvarenie alebo zoskrutkovanie na mieste.

Zhoda plastového ventilu a plastového potrubia podľa tlakovej triedy

Každá skupina živíc sa vyrába podľa definovaného súboru štandardných tlakových tried. Objednaním ventilu a potrubia z rovnakej triedy sa vyhnete degradácii celého systému na najslabší komponent.

Materiál Štandardné tlakové triedy Typická povinnosť
Beta-PPH (polypropylénový homopolymér) 1,0 MPa / 1,6 MPa Všeobecný chemický prenos, technologická voda, vysokotlakové vedenia
PPN (modifikovaný polypropylén) 0,6 MPa / 1,0 MPa Štandardná preprava, chladiace slučky, systémy s miernym prietokom
PVDF 0,6 MPa / 1,0 MPa / 1.6 MPa Vysoko čisté, vysokoteplotné a silne korozívne médiá v celom rozsahu tlaku

Maximálna štandardná tlaková trieda dostupná na materiál (MPa)

1.6
Beta-PPH
1.0
PPN
1.6
PVDF

Teplotná a chemická odolnosť podľa materiálu

Trieda tlaku vám povie, ako tvrdo je možné systém zatlačiť. Teplotné hodnotenie a chemická odolnosť vám povedia, čo môže systém bezpečne prenášať počas rokov prevádzky.

Beta-PPH

  • Bežne hodnotené pre nepretržitú prevádzku až do približne 90 stupňov Celzia
  • Silná odolnosť voči väčšine anorganických kyselín, zásad a roztokov solí
  • Dobrá pevnosť zvaru pre tavné hrdlové a tupé tavné spoje

PPN

  • Vylepšená rázová húževnatosť, a to aj v chladnejších podmienkach okolia
  • Chemická odolnosť podobná Beta-PPH pre bežné procesné kvapaliny
  • Najlepšie sa hodí pre štandardné prevádzkové linky a nie pre prevádzku so špičkovým tlakom

PVDF

  • Vhodné na dlhodobé používanie pri vyšších teplotách ako PPH alebo PPN
  • Vynikajúca odolnosť voči silným oxidačným činidlám, halogénom a agresívnym rozpúšťadlám
  • Preferovaný materiál pre polovodičové, vysoko čisté a vysoko korozívne prevádzky

Presné limity nepretržitej prevádzky sa líšia podľa hrúbky steny, koncentrácie kvapaliny a tlaku. Pred konečným výberom si vždy overte podľa špecifického technického listu.

Spôsob pripojenia Kompatibilita medzi ventilovými systémami

Metóda spájania je to, čo v skutočnosti premení ventil, armatúru a dĺžku potrubia do jedného utesneného systému. Štyri metódy pokrývajú takmer každú priemyselnú inštaláciu.

Spôsob pripojenia Typický rozsah priemeru Najlepšie fit
Tavná zásuvková fúzia DN15 až DN110 Štandardná dielenská a terénna montáž menších liniek
Tavné zváranie na tupo Nad DN110 Hlavné vedenia s väčším priemerom, kde je spojenie zásuviek nepraktické

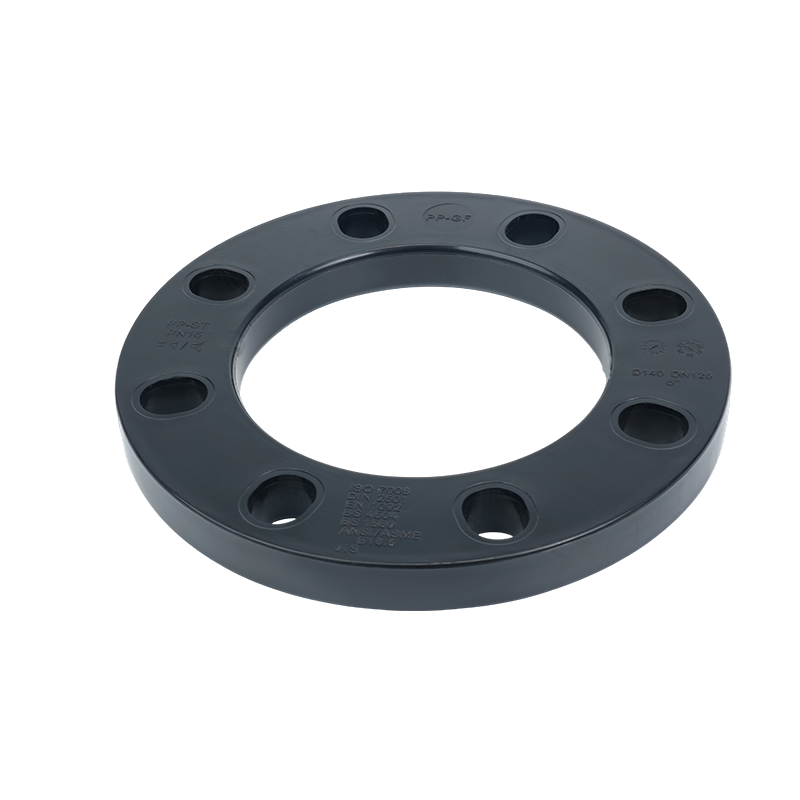

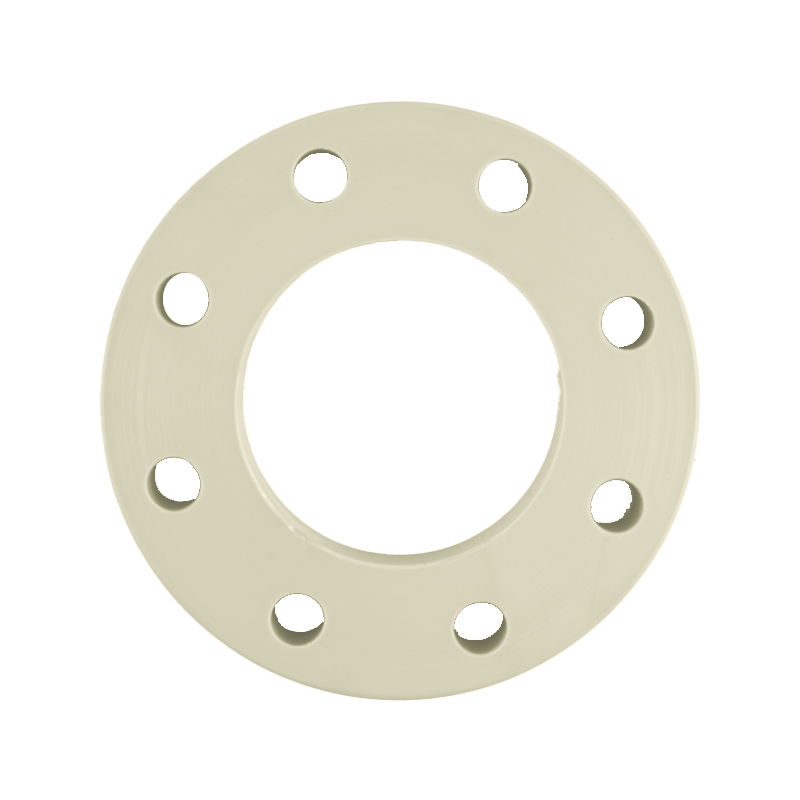

Prírubové spojenie Všetky rozsahy Spoje k zariadeniam, čerpadlám a ventilom, ktoré si v budúcnosti vyžadujú demontáž
Závitové spojenie Menšie priemery Prístupové body pre rýchlu údržbu a pripojenie nástrojov

Konfigurácia potrubných produktov pre špecifické priemyselné aplikácie

Rovnaké rodiny ventilov a potrubí sú špecifikované odlišne v závislosti od procesu, v ktorom slúžia.

Výroba solárnych panelov

Linky na čistenie a leptanie kyselinou vyžadujú ventilové systémy PVDF alebo Beta-PPH s plne zváranými spojmi, aby sa zabránilo únikom v blízkosti citlivých zariadení.

Polovodič

Ultra čistá voda a technologické linky uprednostňujú PVDF potrubia a ventily pre nízku tvorbu častíc a vysokú chemickú čistotu.

Chemické spracovanie

Potrubie pre zmiešané kyseliny a zásady zvyčajne používajú guľové a škrtiace ventily Beta-PPH alebo PVDF určené pre najvyššiu tlakovú triedu používanú na mieste.

Životné prostredie a úprava vody

PPN potrubie pri 0,6 alebo 1,0 MPa pokrýva väčšinu dávkovacích a prepravných povinností pri nižších nákladoch ako živice vyššej kvality.

Námorné a akváriové systémy

Komponenty plastového ventilu odolného voči slanej vode s prírubovými alebo spojkovými spojmi zjednodušujú údržbu v trvalo mokrom prostredí.

Farmaceutický

Pred schválením systému sa zvyčajne vyžadujú triedy živíc s vyššou čistotou a plne zdokumentované správy o testoch tretích strán.

Odporúčané ventilové systémy v rade Beta-PPH

Reprezentatívny výber z aktuálneho radu plastových ventilov, ktorý zahŕňa ručné, pneumatické a elektrické ovládanie cez guľové, škrtiace a spätné ventily.

Beta-PPH Double Union Ball Valve Dvojitý guľový ventil Guľový ventil Beta-PPH Pneumatic Double Union Ball Valve Pneumatický dvojitý guľový ventil Automatizovaný guľový ventil Beta-PPH Handle-type Operated Butterfly Valve Motýľový ventil s rukoväťou Motýľový ventil Beta-PPH Electric Butterfly Valve Elektrický škrtiaci ventil Automatizovaný škrtiaci ventil Beta-PPH Swing Check Valve Otočný spätný ventil Spätný ventil

Kontrolný zoznam certifikácie a dokumentácie pred objednaním

Medzinárodní kupujúci by si mali pred potvrdením objednávky na plastové ventily alebo plastové potrubia vyžiadať nasledovné.

1

Certifikácia riadenia kvality ISO 9001 pre výrobné zariadenie

2

Skúšobné protokoly tretích strán pre konkrétnu objednanú veľkosť produktu a tlakovú triedu

3

Potvrdenie rozmerovej normy, pretože metrické a DIN-založené veľkosti sa môžu líšiť od ASTM-založených systémov

4

Písomné potvrdenie chemickej kompatibility pre aktuálnu procesnú kvapalinu, koncentráciu a prevádzkovú teplotu

5

Dostupnosť vzorky a dodacia lehota na kvalifikáciu prvej objednávky predtým, ako sa zaviažu celé výrobné množstvá

Typická kombinácia metód pripojenia v priemyselných projektoch

Ilustratívna distribúcia v rámci dokončených priemyselných potrubí a inštalácií ventilov. Skutočné proporcie sa líšia podľa mierky projektu a rozsahu priemeru.

Socket Fusion, 45 percent
Zváranie na tupo, 25 percent
Prírubové pripojenie, 20 percent
Závitová únia, 10 percent

Bežné integračné chyby, ktoré spôsobujú zlyhania poľa

Nesúlad

Inštalácia 1,6 MPa ventilu na 0,6 MPa potrubie neprináša žiadne skutočné výhody a inštalácia spätného chodu ponecháva tlakovú triedu celého potrubia nastavenú najslabšou časťou.

Nesprávny kĺb

Použitie závitových spojov na kmeňových vedeniach s veľkým priemerom namiesto zvárania na tupo zvyšuje počet potenciálnych netesností bez zodpovedajúceho zvýšenia prevádzkyschopnosti.

Preskočené údaje

Objednávanie len podľa názvu produktu bez potvrdenia chemickej odolnosti voči presnej koncentrácii kvapaliny a teplote je najčastejšou príčinou skorého zlyhania tesnenia ventilu.

Žiadny príspevok na rozšírenie

Termoplastické potrubie sa pri zmene teploty rozťahuje a zmršťuje. Ponechanie žiadnej kompenzačnej časti pri dlhých prevádzkach kladie dôraz priamo na ventilové spoje.

Praktické jedlo so sebou

Špecifikujte potrubie, armatúru a ventil ako jeden koordinovaný balík potrubných produktov a ventilových systémov: rovnaká tlaková trieda, rovnaká skupina materiálov a spôsob spojenia vhodný pre príslušný priemer. Potvrďte chemickú odolnosť a certifikačné dokumenty pred zadaním objednávky, nie po začatí inštalácie.
