Čo robí pomocné materiály kritickými pre potrubné systémy?

V priemyselných potrubných systémoch je Séria pomocných materiálov nie sú voliteľným príslušenstvom, ale základnými komponentmi, ktoré zabezpečujú integritu tesnenia systému, stabilitu a dlhodobú spoľahlivosť. Od tesnení prírub a flexibilných konektorov až po potrubné svorky, dýzy a mechanické armatúry tieto pomocné materiály priamo ovplyvňujú tlakovú kapacitu potrubia, kompatibilitu s médiami a cykly údržby. Podľa údajov z inžinierskej praxe približne 80 % netesností z potrubia pochádza z nesprávneho výberu pomocného materiálu alebo nesprávnej inštalácie skôr než chyby v samotnom hlavnom potrubnom materiáli. Preto je vedecká konfigurácia radu pomocných materiálov primárnym krokom k zaisteniu bezpečnej prevádzky priemyselných potrubných systémov v chemickom spracovaní, úprave vody, farmaceutickej výrobe a súvisiacich aplikáciách.

Séria prírubových tesnení: Prvá línia obrany pre tesniace systémy

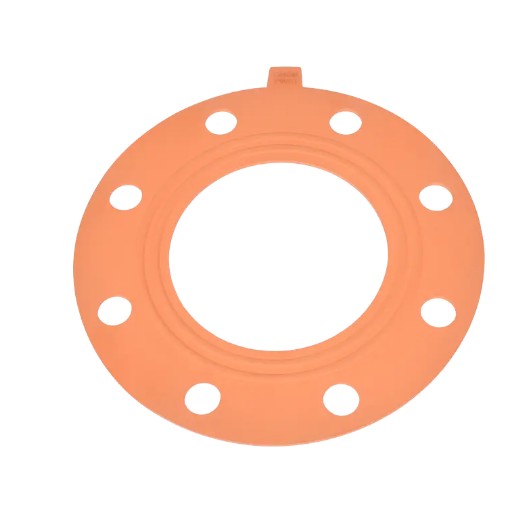

Prírubové tesnenia sú kritickými tesniacimi prvkami na spojoch potrubí, ktoré zabraňujú úniku média. V závislosti od zloženia materiálu a prevádzkových podmienok medzi bežné typy prírubových tesnení patria EPDM (etylénpropyléndiénový monomér), FPM (fluórkarbónová guma) a EPDM PTFE kompozitné tesnenia, z ktorých každé je vhodné pre rôzne teplotné rozsahy a chemické prostredia.

Porovnanie výkonu hlavných tesniacich materiálov

Systém špecifikácií a základy výberu

Systém špecifikácií prírubového tesnenia sa riadi normami nominálneho priemeru (DN), vrátane bežných špecifikácií DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , pokrývajúce viaceré aplikácie od nízkeho po vysoký tlak. Výber by sa mal zamerať na tieto tri rozmery:

• Kompatibilita médií: Pri preprave silných kyselín alebo zásad sú preferované PTFE kompozitné tesnenia; pre štandardné vodné systémy možno na zníženie nákladov použiť tesnenia EPDM.
• Prispôsobenie teploty a tlaku: Keď prevádzková teplota prekročí 150 °C alebo tlak prekročí PN16, je potrebné zvoliť FPM alebo špirálovo vinuté kovové tesnenia, aby sa zabránilo starnutiu a zlyhaniu gumy.
• Konfigurácia čela príruby: Príruby so zvýšeným čelom (RF) vyhovujú plochým tesneniam, zatiaľ čo príruby typu samec a samica (MFM) vyžadujú tesnenie s vodiacim krúžkom, aby sa predišlo nesprávnemu usporiadaniu inštalácie.

Séria flexibilných konektorov: Kľúčové komponenty na pohlcovanie vibrácií a tepelného posunu

Medzi čerpacím zariadením a potrubnými systémami slúžia flexibilné konektory kritickej funkcii absorbovania mechanických vibrácií a kompenzácie tepelnej rozťažnosti a kontrakcie. Prírubové flexibilné konektory PPH (Polypropylene Homopolymer) sa vďaka svojej vynikajúcej chemickej odolnosti stali štandardnými konfiguráciami pre chemické potrubné systémy.

Aplikačné rozdiely medzi koncentrickými a excentrickými flexibilnými konektormi

Sústredné prírubové flexibilné spojky sú vhodné pre priame spoje rovnakých priemerov rúr, efektívne absorbujú axiálny posun 10-15 mm . Excentrické redukčné prírubové flexibilné spojky sa na druhej strane používajú na prechody medzi rôznymi priemermi rúr, so spoločnými špecifikáciami ako napr. D40×32, D50×32, D50×40, D63×32, D63×40 , zachovanie flexibilnej funkcie vyrovnávania pri dosiahnutí prechodov priemerov.

Technické výhody flexibilných konektorov PPH

• Odolnosť proti chemickej korózii: Materiál PPH odolá väčšine chemických médií v rozsahu pH 1-14, vhodný na morenie, galvanické pokovovanie, čistenie odpadových vôd a iné vysoko korozívne prostredia.
• Teplotný výkon: Nepretržitá prevádzková teplota do 100°C, s krátkodobou toleranciou do 110°C, spĺňajúce všeobecné požiadavky na prepravu horúcich tekutín v priemysle.
• Mechanická pevnosť: Pevnosť v ťahu 25 MPa a medza klzu 22 MPa, zaisťujúce žiadne prasknutie alebo deformáciu pri hydrostatickom testovaní pri 1,5-násobku menovitého tlaku.
• Životnosť: Pri štandardných prevádzkových podmienkach sú flexibilné konektory PPH navrhnuté na životnosť presahujúcu 50 rokov, čo výrazne znižuje frekvenciu údržby systému.

Séria potrubných svoriek a mechanických armatúr: Základná podpora pre upevnenie potrubia a údržbu zariadení

Potrubné svorky sú nepostrádateľné upevňovacie prvky pri inštalácii potrubia, ktoré slúžia na obmedzenie posunu potrubia, rovnomerné rozloženie podperných síl a zabránenie kývania potrubia spôsobeného nárazom tekutiny. Potrubné svorky PPH majú rovnakú chemickú odolnosť ako samotné telo potrubia, čím sa vyhýbajú problémom s elektrochemickou koróziou, ktoré sa bežne vyskytujú pri kovových svorkách.

Špecifikácie potrubných svoriek a nosnosť

Séria potrubných svoriek pokrýva celý rozsah priemerov od DN15 (D20) až DN50 (D63) so zacvakávacími alebo skrutkovacími štruktúrami. Ak vezmeme ako príklad rúrkovú objímku DN32, jej štandardná nosnosť nie je menšia ako 500 N , schopné odolať dynamickým nárazovým silám, ktoré vznikajú, keď rýchlosť vnútorného prúdenia tekutiny dosiahne 4,5 m/s. V scenároch paralelnej inštalácie viacvrstvového potrubia sa odporúča stratégia vrstveného usporiadania so zachovaním rozstupu medzi vrstvami ≥150 mm na uľahčenie údržby.

Funkčná hodnota mechanických armatúr

Ťažné rukoväte a kovania série závesov sa primárne používajú na otváranie mechanizmov na krytoch zariadení a krytoch kontrolných otvorov. Závesy pre veľké zaťaženie vyrobené z PP vystuženého sklenými vláknami ponúkajú nosnosť jednej jednotky 80-120 kg , vhodné pre často otvárané/zatvárané aplikácie, ako sú veľké filtračné zariadenia a šachty reaktorov. Malé pánty sú vhodné pre scenáre s nízkou záťažou, ako sú prístrojové skrinky a ovládacie skrine, so štandardným rozstupom montážnych otvorov 25 mm × 40 mm , kompatibilný so štandardnými rozmermi výrezu plechu.

Séria špirálových dýz: Základné prvky pre efektívny prenos a distribúciu hmoty

Špirálové dýzy premieňajú kvapalinu na spreje s dutým kužeľom alebo plným kužeľom prostredníctvom jedinečnej špirálovej vodiacej štruktúry, ktorá sa široko používa pri čistení plynov, chladení, protipožiarnych postrekovacích systémoch a chemických reakčných vežiach. Ich najvýraznejšou vlastnosťou je výnimočná schopnosť proti upchávaniu , s priemerom prietokového kanála až do 3-násobku priemeru výstupu trysky, vďaka čomu sú vhodné pre cirkulačné vodné systémy obsahujúce suspendované častice.

Systém technických parametrov pre špirálové trysky

Zhoda materiálu trysky a prevádzkového stavu

Telesá špirálových trysiek sú zvyčajne vyrobené z PPH alebo polypropylénu vystuženého sklenenými vláknami, s keramickými alebo nerezovými vložkami 316L pre jadro trysky. V systémoch na odsírenie spalín (FGD), kde obsah pevných látok v suspenzii dosahuje 15 % – 20 % , musia byť zvolené plnoprietokové špirálové trysky bez zmenšeného priemeru, ktoré zabezpečia minimálny priemer priechodu ≥15 mm. V polovodičových systémoch s ultračistou vodou sú potrebné PTFE trysky, aby sa zabezpečilo, že obsah extrahovateľných iónov zostane nižší ako 0,1 ppb .

Séria farebných armatúr: Praktické riešenia pre správu identifikácie a vizualizáciu systému

Farebné potrubné tvarovky používajú rôzne farby na rozlíšenie typov médií alebo procesných tokov, čo slúži ako účinný prostriedok na zlepšenie efektívnosti riadenia potrubného systému. Vo veľkých priemyselných inštaláciách môže štandardizované farebné kódovanie skrátiť čas odozvy údržby 30 % – 40 % a výrazne znížiť riziko nesprávnej prevádzky.

Odporúčané štandardy priemyselného farebného kódovania

• zelená: Procesná chladiaca voda, systémy cirkulačnej vody
• modrá: Stlačený vzduch, prístrojové vzduchové systémy
• Žltá: Dodávka chemikálií, potrubia pre kyseliny a alkalické médiá
• červená: Protipožiarne vodné, vysokoteplotné parné systémy
• Šedá/čierna: Odvodňovacie systémy, systémy úpravy výfukových plynov
• Biela/priehľadná: Ultračistá voda, potravinárske médiá

Základným materiálom farebných tvaroviek zostáva štandardný PPH, s farbami zabudovanými do povrchovej vrstvy procesom koextrúzie alebo vstrekovania, zvyčajne v hrúbke 0,5-1,0 mm bez ovplyvnenia pevnosti tela armatúry alebo chemickej odolnosti. Je potrebné poznamenať, že v oblastiach so silným vonkajším vystavením UV žiareniu by sa mala zvoliť predzmes farieb stabilizovaná proti UV žiareniu, aby sa zabránilo vyblednutiu farby, ktoré by mohlo ohroziť účinnosť identifikácie.

Stratégia systémovej integrácie a výberu

Výber z Séria pomocných materiálov by nemali byť vedené izolovane, ale navrhnuté v koordinácii s hlavným potrubným systémom. Nasledujú osvedčené výberové stratégie z inžinierskej praxe:

Metóda analýzy celkových nákladov životného cyklu

Pri porovnávaní riešení pomocných materiálov by sa pozornosť nemala obmedzovať len na počiatočné obstarávacie náklady; mali by sa vypočítať celkové náklady životného cyklu (LCC). Vezmime si ako príklad chemické potrubia DN50, hoci počiatočné náklady na EPDM PTFE kompozitné tesnenia sú približne o 40 % vyššie v porovnaní so štandardnými tesneniami EPDM, vo vysoko korozívnych prevádzkových podmienkach sa ich výmenný cyklus predlžuje zo 6 mesiacov na viac ako 3 roky, čo znižuje náklady na komplexnú údržbu o viac ako 60 % .

Overenie matice kompatibility

Vytvorenie matice kompatibility média a materiálu je kritickým krokom pri predchádzaní chybám pri výbere. Napríklad pri preprave bielidla s obsahom chlóru (koncentrácia chlórnanu sodného > 10 %) podliehajú tesnenia EPDM rýchlemu starnutiu a praskaniu, čo si vyžaduje materiály PTFE alebo FPM. V systémoch s horúcou vodou nad 80 °C je rýchlosť nastavenia kompresie FPM (<15%) výrazne lepšia ako EPDM (>25%), čo zaisťuje dlhodobú spoľahlivosť tesnenia.

Štandardizácia a optimalizácia zásob

Odporúča sa štandardizovať špecifikácie pomocných materiálov na štyri priemery základne — DN15, DN25, DN50, DN100 —pokrýva viac ako 80 % aplikačných scenárov. Znížením rozmanitosti špecifikácií možno znížiť náklady na zásoby náhradných dielov 35 % – 50 % , pričom sa skracuje čas mobilizácie materiálu počas havarijných opráv. Pre neštandardné požiadavky v špeciálnych prevádzkových podmienkach je vhodné rezervovať a 10 % – 15 % pomer prispôsobenia na zabezpečenie flexibility pri návrhu systému.
