Vzťah medzi priemerom potrubia, prietokom, prietokom, tlakom

Po prvé, prietok = prietok × vnútorný priemer potrubia × vnútorný priemer potrubia ×π÷ 4; takže prietok a prietok môžu v podstate zistiť ďalší parameter tým, že jeden poznajú.

Ale ak je známy priemer potrubia D a tlak vo vnútri potrubia P, dá sa vypočítať prietok?

Odpoveď je: zatiaľ nemôžete nájsť prietok a prietok tekutiny v potrubí. Predstavte si, že na konci potrubia je ventil a keď je zatvorený, v potrubí je tlak P a prietok v potrubí je nulový.

Takže prietok v trubici nie je určený tlakom v trubici, ale sklonom tlaku v trubici pozdĺž cesty smerom nadol. Nezabudnite teda uviesť dĺžku potrubia a aký je tlakový rozdiel na oboch koncoch potrubia, aby ste zistili prietok a prietok potrubia.

Ak je vzťah medzi tlakom a prietokom v potrubí z hľadiska kvalitatívnej analýzy priamo úmerný, to znamená, že čím väčší tlak, tým väčší prietok. Prietok sa rovná rýchlosti prietoku krát úsek. Pre akúkoľvek časť potrubia prichádza tlak iba z jedného konca, to znamená, že smer tlaku je jednosmerný a keď je uzavretý na výstupe v smere tlaku (ventil je uzavretý), tekutina v potrubí je v zakázanom stave. Keď je výstup otvorený, jeho prietok je určený tlakom v potrubí.

Pre kvantitatívnu analýzu je možné inštalovať manometer, prietokomer alebo merať prietokovú kapacitu pomocou hydraulických modelových experimentov. Pre prietok tlakovým potrubím sa dá získať aj výpočtom a kroky výpočtu sú nasledovné:

1. Vypočítajte špecifický odpor S potrubia. Ak ide o starú liatinovú rúru alebo starú oceľovú rúru, môžete použiť Shevelevov vzorec na výpočet merného odporu potrubia s=0,001736/d^5,3 alebo použiť na výpočet s=10,3n2/d^5,33, prípadne skontrolovať príslušnú tabuľku;

2. Určite rozdiel tlakovej výšky H=P/(ρg) medzi dvoma koncami potrubia. Ak existuje horizontálny pokles h (to znamená, že začiatočný koniec potrubia je o h vyššie ako koniec), potom H=P/(ρg) h

Vo vzorci: H: v m; P: je tlakový rozdiel na oboch koncoch potrubia (nie tlak na určitom úseku), P je v Pa;

3. Vypočítajte prietok Q: Q = (H/sL)^(1/2)

4, prietok V=4Q/(3,1416 * d^2)

Kde: Q —— prietok, v m^3/s;

H —— Rozdiel medzi výškou vody na začiatku a konci potrubia v m;

L —— dĺžka od začiatku po koniec rúry v m.

Poznámka: Horný riadok je rýchlosť prúdenia

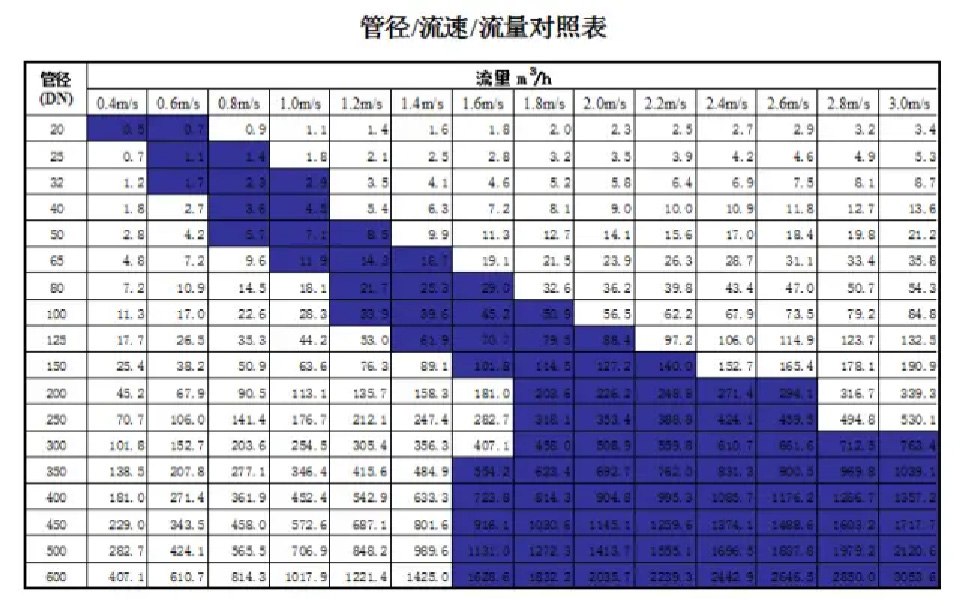

Veľký kus údajov v strede vyššie uvedenej tabuľky je návštevnosť

Riadok úplne vľavo je menovitý priemer vodovodného potrubia

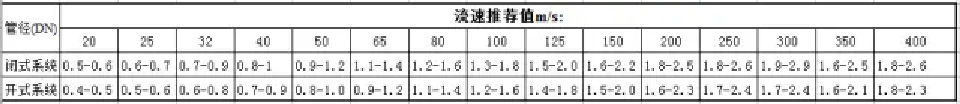

Otázka: "Ktorú si mám vybrať pri toľkých prietokoch?"

Neponáhľajte sa... Pozrite si tabuľku nižšie (je rozdiel medzi otvoreným a uzavretým systémom)
